加快您的PCB設計與制作
社會發展和互聯性的增強推動了電子設計自動化（EDA）工具市場的持續增長，2019年價值68.1億美元，預計到2025年將達到102.3億美元，復合年增長率為7.8％。EDA是半導體和PCB設計和開發過程中不可或缺的組成部分。縱觀整個PCB市場，我們可以看到到2024年其市場規模將達到897億美元，這是由于它是主要增長的主要驅動力，同時也是消費電子，物聯網（IoT），和汽車。
當今的PCB設計趨勢和挑戰
在過去的15到20年中，PCB設計的密度急劇增加。不僅密度在變化-PCB系統越來越小，速度和頻率也越來越高，例如5G（不僅轉化為更多數據，而且干擾和損耗也越來越大）。由于電動汽車的需求，電壓增加到48伏和數百伏。標準化，RoHS“綠色” PCB，全球化和供應鏈控制也在該行業中不斷發展。
這種日益增加的復雜性要求涉及PCB設計和制造的跨越各個專業領域的高度專業的工程師檔案。到了80年代，我們可以談論三種不同類型的個人資料，而如今，有超過10種不同個人資料的團隊。這些工程師團隊如何在PCB開發過程中很好地進行溝通和有效工作？還應考慮許多順序設計流程-每個流程都涉及多個流程，并且每個流程使用不同的軟件工具和庫！您可以想象，這些過程的可伸縮性和效率對于那些在保持成本效益的同時，競爭更快地將產品推向市場的公司而言，是主要的挑戰。

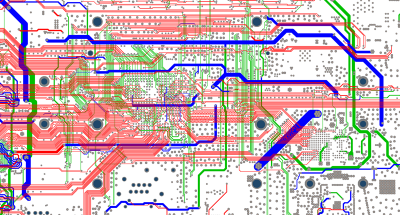

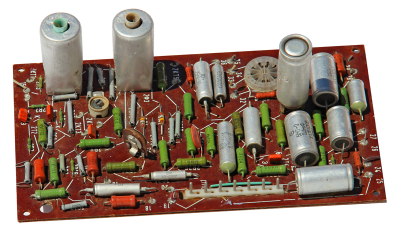

直到現在，PCB設計復雜度的演變（從左到右）
創新型組織如何在降低開發和制造成本的同時加快上市速度？
擁有一種解決方案以減少從PCB設計到制造的迭代次數，同時還要考慮設計和制造供應鏈，是關鍵。
通過在設計過程的早期檢測可制造性，組裝以及電氣缺陷和故障，大大節省了成本。
在某些情況下，我們的客戶能夠成功地將其修訂檢查的次數減少3次，并將設計迭代的次數減少9次。這是在韜放電子科技有限公司解決方案中完成的，該解決方案可以快速安全地共享設計。
上海韜放電子專注于電子產品領域內的創新開發，提供PCB設計、電路設計，電路板開發、電路板制作、單片機開發、嵌入式開發等服務，將您的項目從概念帶到貨架。
