MAX6675的推薦PCB設計

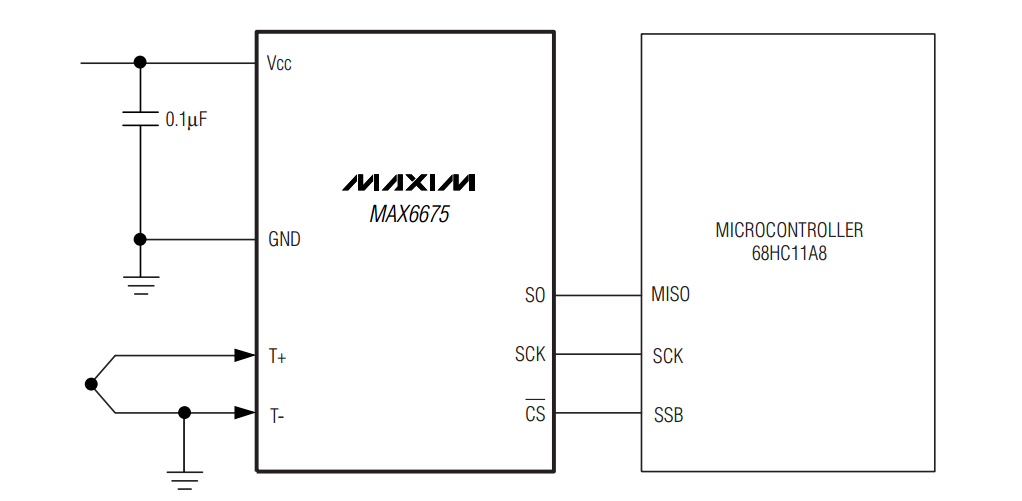

從datasheet里可以看到max6675的建議電路如下圖所示：

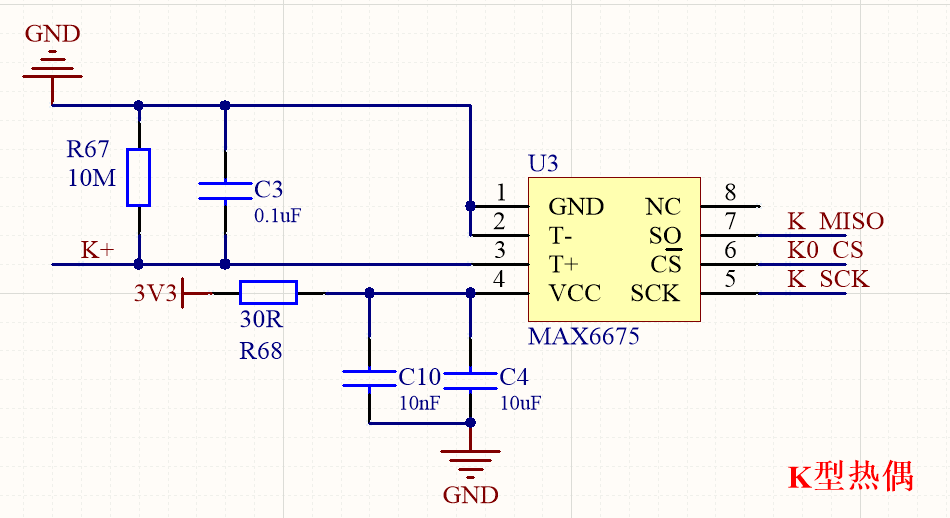

下面是我根據經驗畫出的原理圖：
下面來說一下為什么這樣設計。
1、電容C3，是為了濾波，添加一刻0.1uF的電容可以降低輸入信號的波動；
2、電阻R67，他是跟C3一起使用的，是為了增加響應速度。如果K+的電壓降低，那么C3可以通過R67進行放電；
3、電阻R68和電容C4、C10 是為了RC穩壓，就有小朋友要問了為什么要多此一舉，因為推薦電路里沒這個。那么我們來看一下MAX6675的內部原理圖：
可以看出一個放大電路和一個跟隨電路，那么我們就有理由為MAX6675提供一個穩定的電源了，畢竟41uV/℃，輕微的電源波動都會引起測量結果的波動。
