高壓SMPS PCB布局可將熱量和噪音降至最低
無論是執行AC-DC轉換還是DC-DC轉換，開關電源布局在高壓設計中都很常見，必須仔細構造。盡管該系統非常普遍，但由于開關期間電壓和電流的快速變化，它很容易輻射EMI。設計人員很少能將現有設計應用于新系統，因為一個區域的微小變化會產生難以診斷的EMI問題。
通過正確的布局選擇和布線，可以防止噪聲成為SMPS輸出上的重要問題。可以購買低電壓轉換器作為具有不同形狀因數的IC，但是高電壓轉換器將需要由專用板上的分立組件生產。以下是一些重要的SMPS PCB布局技巧，可幫助您保持組件冷卻并防止系統中出現噪聲問題。
SMPS PCB布局中的噪聲和熱量問題
沒有解決之道：由于晶體管驅動器的開關動作，任何SMPS都會產生中等程度的高頻噪聲。實際上，您是在將低頻紋波（即，在AC-DC轉換過程中從全波整流器產生）轉換為高頻開關噪聲。盡管此轉換產生更穩定的直流輸出，但仍然存在兩個重要的噪聲源：
來自開關元件的直接開關噪聲。
系統中其他地方的瞬態噪聲。
噪聲會以傳導噪聲和輻射噪聲的形式出現在SMPS單元的輸出上。盡管每個問題的原因都很難診斷，但可以輕松地區分兩種類型的噪聲。SMPS PCB布局中的其他設計挑戰是板上產生的熱量。雖然這可以通過選擇正確的PWM頻率，占空比和上升時間來影響，但您仍然需要在電路板上使用正確的熱管理策略。考慮到這兩個挑戰，讓我們看一下SMPS PCB布局中要注意的一些細節。
熱管理
理想的SMPS將耗散零功率，盡管實際上并不會發生這種情況。您的開關晶體管（以及用于AC-DC轉換的輸入變壓器）將耗散絕大部分的熱量。即使在開關電源拓撲中效率可以達到90％，功率MOSFET仍可以在開關過程中散發大量熱量。此處的常見做法是將散熱器放置在關鍵的開關組件上。確保將它們重新連接到接地層，以防止產生新的EMI。
在高壓/大電流電源中，這些散熱器可能會很大。您可以通過在機箱上安裝風扇來增強系統的散熱能力。同樣，確保遵循有關為該風扇供電的很好實踐，以防止出現新的EMI問題。
一些SMPS PCB布局技巧
您的堆疊
您的布局將在某種程度上幫助進行熱管理，但這是EMI敏感性的更大決定因素。通常，通過在輸入和輸出電路上使用EMI濾波器來處理傳導噪聲。像高速/高頻系統中的許多EMI問題一樣，您的堆疊將是抵抗輻射EMI的主要決定因素。
SMPS運行的相關頻率范圍為?10 kHz至?1 MHz，因此輻射的EMI將感應感應噪聲。因此，您想將接地層與所有電源組件一起直接放置在表層下面的疊層中。這將確保表層電路的低環路電感。通常會通過在輸出端進行濾波來消除傳播到輸出端的任何感應噪聲信號。
瞬態振鈴
瞬態是一個更難解決的問題，因為它們與您的疊層，布線，過孔的存在以及去耦/阻抗過大有關。與高速設計中的情況一樣，請勿將任何攜帶開關信號的銅布線到接地層的間隙上，因為這會形成某種類型的天線結構，該結構在瞬變時會強烈輻射。這些瞬變往往是高頻的（從10到100兆赫的任何地方）。

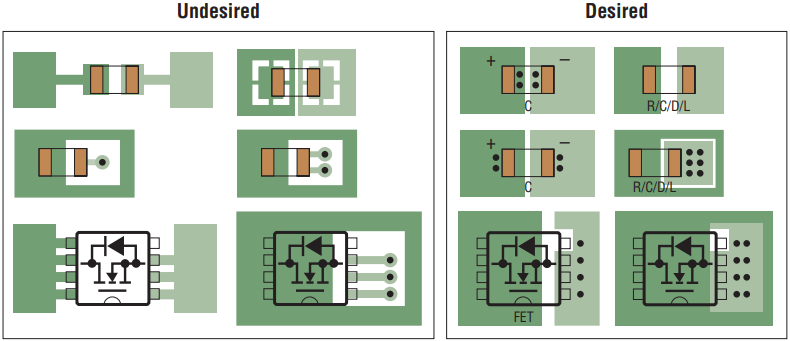

瞬態振鈴的問題是阻抗管理問題。高阻抗會導致強烈的電壓紋波。組件應以正確的焊盤圖案放置，以最小化電路板PDN中的阻抗。您的組件的好壞焊盤示例如下所示。
布局中元件的好壞
最后，一般不要在布局中保留任何孤立的孤島。使用去耦電容器將可能包含控制電路或無源元件的任何功率孤島連接回接地/接地層。在這種情況下，請小心放置任何通孔，因為您不想在接地平面上創建意外的缺口或插槽。
