高速設計中阻抗控制
跡線阻抗控制是正確確定跡線大小的簡單問題。當單獨考慮一條走線時，其阻抗將具有明確定義的值。但是，當靠近另一個走線或導體時，由于意外耦合，走線的阻抗將不同于其設計值。這種令人討厭的事實會導致沿互連線的阻抗變化，并且傳輸線和接收器之間的極端阻抗不匹配將導致信號反射。
盡管您可能已經按照最佳實踐對PCB布局進行了布線，并且僅使用設計的走線寬度進行布線，但仍可能會面臨互連中阻抗變化的風險。在這里，約束驅動設計的好處是可以在布線時根據設計約束檢查電路板。如果您要使用舊板，并且需要分批檢查阻抗，則可以運行批處理DRC并瀏覽阻抗違規情況。
阻抗控制就是要確保PCB中走線的幾何形狀在每個互連中均保持一致。這適用于單端和差分對。需要定義這些約束以符合您的高速信令標準。這些信令標準又取決于您選擇的組件或您正在設計的接口類型。

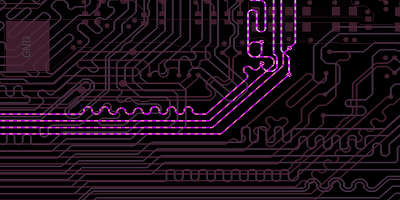

在即將到來的示例中，我們將研究如何為現有布局中的一組網絡定義和檢查阻抗約束。我們要檢查的四個網如下所示。這四個網絡是DDR3數據總線的一部分，并且需要具有34 Ohm的定義阻抗。在這里，我們將檢查這些走線的阻抗是否在JEDEC標準規定的限制之內，并且沿著這些走線不會發生過多的反射。
四個阻抗控制網絡進行分析

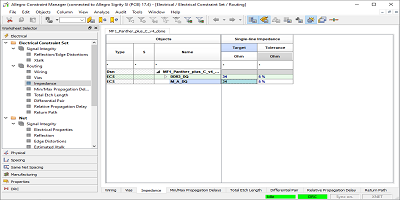

要為網絡組設置阻抗約束，請打開“電氣約束設置”選項，然后導航至“路由”→“阻抗”。下圖顯示了此板上定義的兩個網絡組。由于兩個網絡組都是DDR3接口的一部分，因此該接口上走線的阻抗應設置為34歐姆。阻抗容差已設置為5％。
網絡組的阻抗約束
我們要檢查的四個跡線不是這些網絡組的一部分，但是如果需要，我們可以將這些跡線分配給這些網絡組。另一個選擇是在電氣約束集中單獨定義這些走線的阻抗約束。要應用該規則，只需在約束管理器中向下滾動到電氣工作表中的“網絡”部分。當打開“路由”→“阻抗”部分時，您將能夠看到所有網絡以及它們所屬的組。

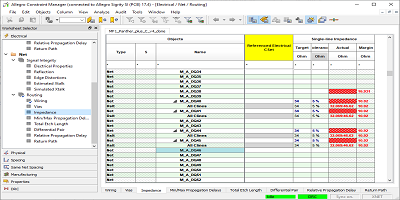

如果要將網絡分配給電氣間隙組，只需打開“參考電氣C組”列中的下拉菜單，然后選擇所需的電氣間隙組即可。現在，我們將目標阻抗值分配給我們要檢查的各個網絡。下圖顯示目標阻抗設置為34歐姆（阻抗為5％）。定義目標阻抗值后，我們會看到網絡標記為紅色。如果網絡沒有立即標記，只需從工具欄運行設計規則檢查（在“工具”菜單下選擇“更新DRC”）。
單個網絡的阻抗約束
在上圖中，這四個網絡標記為紅色，因為貫穿這些網絡的最小值和/或阻抗值均超出34±5％范圍（32.3至35.7歐姆）。約束管理器顯示阻抗范圍為32.069歐姆至46.62歐姆；這些值可以出現在這些網上的任何地方。這可能是由于與其他導體的意外寄生耦合，走線寬度的變化或在參考平面上的間隙上布線引起的。
一旦確定了違反設計規則的網，就可以更詳細地了解設計中哪些部分違反了設計約束。查看約束違規的另一種方法是使用“工具”菜單中的DRC瀏覽器。這將顯示您在板上違反設計約束的坐標，并將標記不同類別中的特定約束違例。
首先，選擇“反射工作流”和要檢查的網絡。選擇網絡后，單擊“開始分析”以開始仿真。模擬器完成后，您可以單擊“反射視覺”以查看熱圖，該熱圖標記選定網絡中反射的位置。您也可以單擊反射表以查看特定的過沖/下沖值及其在面板中的坐標。由于我們正在處理此板上的DDR線，因此可以將這些值與反射表中的JEDEC規范進行比較。

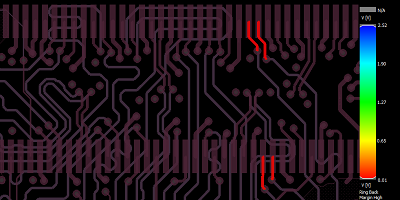

下圖顯示了我們正在檢查的四組網的反射結果。從此圖像中，我們看到反射主要發生在元件焊盤上。這些值以紅色標記，僅產生?10 mV的回鈴。30 mV的回鈴在互連上較早出現，并且不能通過Reflection Vision工具輕松看到。您需要雙擊阻抗表中的相應條目以查看這些結果。
反射工作流結果
沿著這些網絡的30 mV回鈴發生在較早圖像中所示的長度匹配段附近的多個點。阻抗工作流分析可以幫助您解釋這些反射是由于沿互連線的阻抗變化而引起的，從視覺上看，這些變化將變得更加明顯。
要檢查阻抗變化，請在分析工具欄中選擇“阻抗工作流程”選項。選擇相同的網絡以分析并運行仿真。可以通過選擇“阻抗視覺”選項來查看整個互連的阻抗，該選項將再次顯示帶有顏色編碼阻抗值的熱圖。

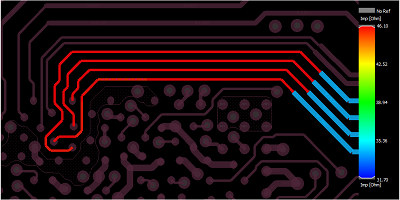

四網阻抗變化
從這里，我們可以立即看到阻抗從?46 Ohms突然轉變為?34 Ohms的位置，從紅色部分和藍色部分之間的長度變化，這應該顯而易見。這對應于這些網絡中具有較高過沖的區域。在這里，下一步是將信號過沖和阻抗變化與信令標準進行比較。這些網絡的紅色部分是FPGA上BGA扇出的一部分，因此，限制扇出部分的寬度會受到限制，以防止過多的反射和損耗。
上面顯示的相同模擬步驟可用于檢查電路板上的不同對網。您只需要選擇該對的兩端即可確保整個電路板上的差分阻抗保持一致。對于差分對，您還需要檢查與長度匹配公差的一致性，可以約束管理器中定義長度匹配公差。然后，可以使用DRC瀏覽器來確定發生長度匹配沖突的位置，并且路由工具將使您可以應用標準長度匹配段，以使差分對保持同步。
