PCBA成本效益分析
準確比較屬性和過程的能力是PCBA開發的重要組成部分。在設計過程中，通常根據數據表上提供的特定指標的性能標準來選擇組件。制造過程（尤其是大批量生產）是根據可用板與已構建板的比率（成品率）來判斷的。這些評估的有用性取決于用于比較的度量。
這種簡單但準確的描述說明了FOM的存在并沒有真正的界限。它的價值或優點在于它具有比較相似設備或系統的可用性。下面列出了FOM的常見用途或類型：
電子PCBA的品質因數類型
組件參數
FOM最常見的用途之一是比較組件的性能。這通常涉及一個由多個參數組成的簡單方程式，以定義一個新的可比較度量。
設備參數
創建FOM來比較不同設備的性能方面也很有用。例如，可以確定總功率損耗FOM以比較不同的設備技術。
系統參數
評估系統質量的最常見指標之一是將可用輸出與應用輸入進行比較。對于PCBA制造過程，此FOM為成品率。
確定電子PCBA的FOM
如上所述，根據其用法，FOM可能非常簡單。反之亦然。FOM也可能非常復雜。那么，一個完全合理的問題是：“如何創建FOM？” 這不是一個容易回答的問題，也沒有一種千篇一律的解決方案。在提供一個之前，讓我們考慮下面的流程圖。

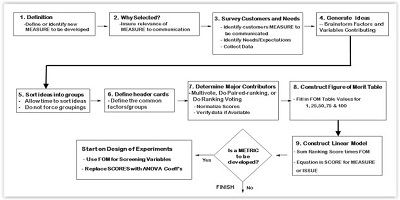

FOM創建流程圖示例
該圖表可能看起來很復雜，但是，它確實提供了開發FOM的分步過程或范例。盡管這確實需要團隊和時間。它比范例更為重要，它突出顯示了確定FOM時需要回答的一些重要問題，這些問題包括在以下列表中：
|
問題 |
是 |
不確定 |
沒有 |
|
這個FOM在不同的組件，設備或系統之間是否具有可比性？ |
|
|
|
|
每個貢獻因素或參數是否獨立影響FOM值？ |
|
|
|
|
每個貢獻因子是否易于計算或確定？ |
|
|
|
|
可以將此FOM用于比較不同的技術，方法或過程嗎？ |
|
|
|
|
使用此FOM是否會改善電路板開發流程的某些方面？ |
|
|
|
如果您可以對這份候選清單中的所有問題回答“是”，那么您就可以繼續進行FOM開發了。否則，在繼續選擇的FOM之前，您應該重新考慮您的開發策略和動機。現在，讓我們看一下開發用于成本效益分析的FOM所必需的。
使用FOM進行PCBA開發的成本效益分析
PCBA開發的目的是設計，構建和測試您的電路板，直到實現生產和銷售的最佳設計。這包括一次在現場優化可制造性和可實現性。電路板的開發過程是周期性的，因此，有效的工程原型工作流管理對于控制成本至關重要。直接成本對您的設計決策的影響程度可能會有所不同，但是最好的選擇是成本與價值之間的平衡會產生重大影響。此重要性級別使成本效益分析成為使用FOM的主要候選人。
成本效益分析的優點
它必須包含獨立的成本指標。
