電源自動切換電路
在PCB設計中，當你給鋰電池充電時，是否會遇到紅綠燈不停閃爍的場景。這說明當你在充電時，使用的是電池供電。下面介紹一種鋰電池充電時，電源切換為外部供電的方法。

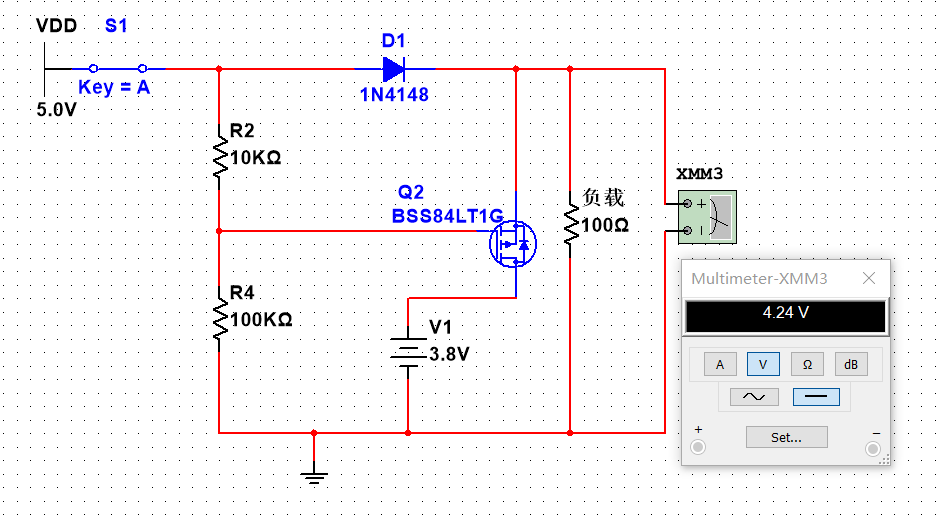

（電池內部供電）

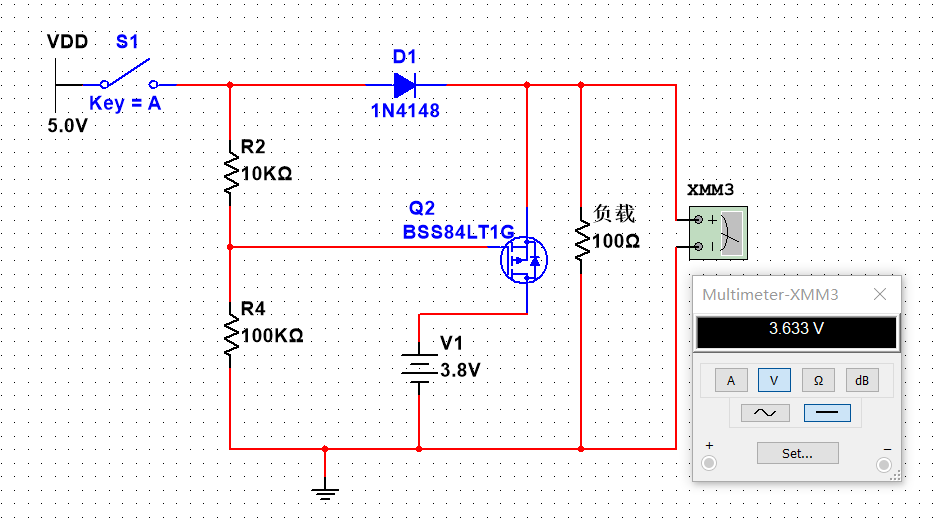

（外部電源供電）
上述兩張圖是我用仿真軟件實測，關鍵部分使用了PMOS管。當開關閉合時，相當于外部5V電路接入，PMOS管的G端高電平，PMOS截止，此時由外部電路供電。當開關斷開時，PMOS管的G端是低電平，PMOS導通,此時由內部電源V1供電。
注意：R4和D1不能少；D1的作用是整流，R4的作用是讓PMOS管的G端放電，當開關斷開時，保證G端是低電平。

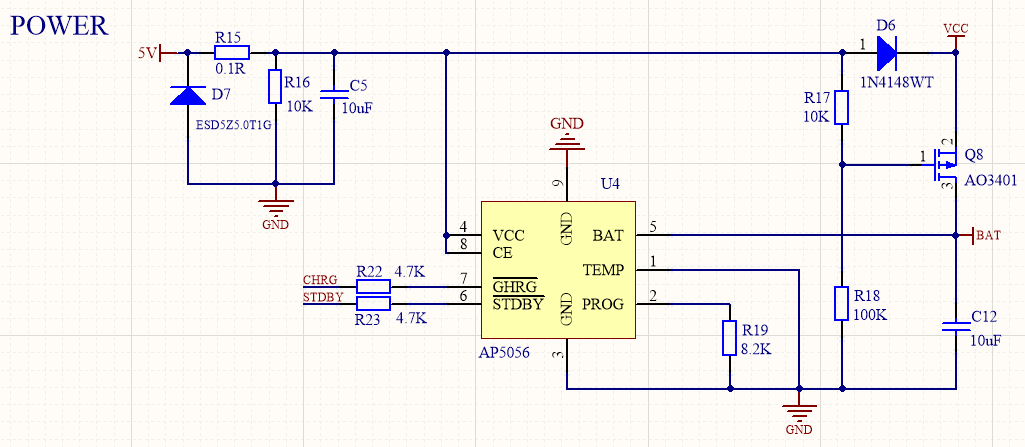

（AP5056原理圖）
上述是鋰電池充電電源切換原理圖。我用的是AP5056，PMOS管是AO3401，R15起保險絲效果，R18下拉電阻能讓PMOS管G端放電。
建議：當你在做電源自動切換時，切記要注意PMOS管的方向（D—>S）不能搞錯。
